So nun will ich den Ausbau von meinem Kumpel hier auch mal vorstellen! Manche kennen Ihn schon von einigen Pics hier und da

Da mein Kumpel sich schon wieder mit Literweise Harz und Glasfaser eingedeckt hat wirds den Winter über wieder viele Bilder geben vom Umbau der Türen!

hier nun alles rund um diesen Wagen

Vorstellung des Autos
nach einem herben Winterschaden durch eine Dachlawine,haben wir dem Auto ein Bomex Bodykit sowie ne neue Farbe spendiert!





das Auto haben wir zweimal komplett in Eigenregie umgebaut hier ein paar Pics davon

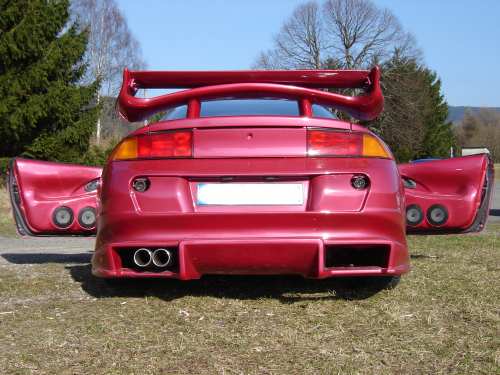

hier das Endergebniss von aussen





so sah er mal aus,vor dem Schaden



Anlagenausbau folgt


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

Ich glaub ihc hab iwo schon mal fertige Bilder von dem Ausbau gesehen kann es sein? ...


____________________
| Alpine | Hertz | Exact | Audison | JL |

ja in der Gallery sind welche und hab ab und an mal welche gepostet,jetzt mal der Vollständigkeithalber in der Einbauten Gallerie mit allem drum und dran!

Wie gesagt den Winter über wird sich einiges tun!

es darf wieder geschnüffelt werden


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

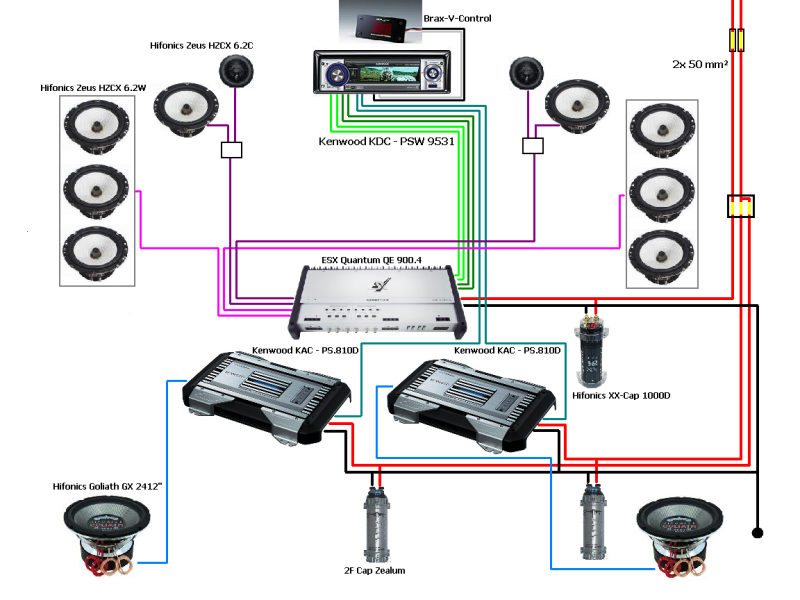

hier erstmal der Aufbau und Darstellung aller Bestandteile




und nun zum Einbau,
die Stromverkabelung,hierzu dienen 2x50mm² welche wir durch den Mitteltunnel verlegt haben,da dies der kürzeste Weg war!

LS und Chinch liegen im Schweller










diese werden hinten 1mal auf die beiden Monoblöcke von Kennwood sowie 1mal auf die ESX fürs FS aufgeteilt

die Monoblöcke werden mit je 2F Caps gepuffert,die ESX mit 1F







das Deckbrett is bis heute nicht fertig geworden denke aber das es im Winter dieses Jahr was wird

Familie geht nunmal vor



Subkiste und Doorboardbaubilder reich ich nach


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

so hier nun die Entstehung des Subgehäuses


















































die beiden Goliath gehen gewaltig zur Sache


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

schön gemacht zumal man die Rücksitze eh net benutzen kann


____________________
HU Clarion dxz818 rmp
Subamps 2xEton pa5402
FSAmp Alpine MRV T407
SUBS 2xAtomic Quantum 12d2
FS Andrian Audio a165+a25
exide maxxima
2x50mm²silberkabel
2xZealum 5faradcap +Brücke

Da bin ich mal gespannt was für Bilder uns im Winter wieder gezeigt werden.
Weist du schon was er vor hat?


____________________
JL Audio, Zapco, Alpine

MEINE HP: http://herein.de.tl/

die Türen sollen komplett neu aufgebaut werden ,

genaueres weiss ich auch noch nicht

Bilder von den momentanen Dooboards stell ich nachher hier vor


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

so hier noch die Doorboards momentan noch aktuell,sollen ja im Winter komplett neu aufgebaut werden!

































die Ht Aufnahmen wurden aus zwei Kaffeeplastedeckeln in form gespachtelt,die pasten da ideal rein,is uns bei nem Käffchen und rumdillern so aufgefallen,diese wurden auch gelackt











nette Ansicht von hinten



____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

handwerklich absolut einwandfrei gelöst(einzige frage bleibt die befestigung der doorboards an der tür, zusätzlich verstrebt/verschraubt?), aber die ausrichtung und wahl der komponenten ist meiner meinung nach murks! Schon wieder ein 16er der als mitteltöner missbraucht wird und auch viel zu tief platziert wirkt geschweige denn ein eigenes volumen erhält. Auch der hochtöner hat sicherlich nicht die perfekte position bekommen!

was ich auch nicht optimal finde ist das viele gfk am auto, wird meiner meinung nach zu vielen reflektionen führen, bei den doorboards hätte ich multiplex eingearbeitet, am besten ein großes brett bei den 3 16ern unten, gfk führt zu fiesen resonanzen!

liebe grüße!


____________________
A3 IVA105 PXA S7 RS100 ML165 ML2500 4CH DMX A6

also das Board ist durch die MDF Ringe mit der Tür verschraubt! Wie schon gesagt werden diese komplett neu aufgebaut,die Kicker bekommen wahrscheinlich ein eigenes Volumen eventuell als Bassreflex,mal schauen!

der 16er MT spielt nicht in die Tür! dies wurde mit Akustikschaumstoff alles abgedichtet

was soll an nem 16er zu mies sein!

auf den letzten Events wo wir so waren haben sogar grosse Teams 16er auf dem AMA verbaut,ob wir mal wieder vorreiter waren was das betrifft

die MT zu tief?

also wenn ich im Auto sitze und ich bin schon gross,habe ich die MT´s fast auf Ohrhöhe da man sehr tief sitzt in dem Wagen!

Angewinkelt sind sie zu den Ohren,die Ht´s hätten sicher in die A-Säule gekonnt, aber so find ichs auch gut klingend , nicht nervig und bizelig sondern genau richtig

hier mal der Frequenzgang


sicher nicht perfekt,aber am HU ist nur ein 4Band EQ dran

Der Lack wird wahrscheinlich auch gegen Leder getauscht,mal schauen zu was sich mein Kumpel so einfallen lässt!


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

hmm ich sehe halt einfach keinen sinn darin einen 16er für etwas zu benutzen wo ein 10er mitteltöner in allen bereichen überlegen ist!

und ein 10er mitteltöner ist halt einfach leichter(die membran) und spielt detailierter!

was die "großen" teams teilweise so fabrizieren würde ich auch keinesfalls immer für gut heissen, da ist schon viel nutzloser schrott dabei!

die einzigen 16er die mich bis jetzt wirklich komplett überzeugen konnten sind didis 16er(hertz mille warens glaub ich) im mini amaturenbrett, die sind echt hammer!


____________________
A3 IVA105 PXA S7 RS100 ML165 ML2500 4CH DMX A6

Hallo
habe die Erfahrung mit einem 16er Mitteltöner auch schon gemacht, bin dann aber auf einen 8er umgestiegen, weil ich gemerkt habe (was du schon erwähnt hast) das der kleine Mitteltöner dem großen überlegen ist .

MFG Utopia

so mein Kumpel hat nun Winterpause und is schon fleisig am planen und bauen

die Doorboards sollen komplett neu werden soweit ich weiss,

hier die ersten Ideen für die Kickbässe


bin mal gespannt was drauss wird


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

sollen die invers verbaut werden?

wenn ja... lasst es! hat nen bekannter von mir probiert... ist fürchterlich in die hose gegangen, bzw. klang halt überhaupt nicht!


____________________
Pioneer DEH-P88RS | AndrianAudio A25.g² @ Precision Power PPI-2050AM | AndrianAudio A165.g @ Precision Power PPI-2075AM | SPL-Dynamics Pro 300D2 @ Precision Power PPI-2150AM

auch wenns nur die Kicker betrifft?


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

kann funkrionieren mit den Kickern so verbaut.
Wird ja auch bei sehr teuren Heimlautsprechern im Kickbass berreich so gemacht.
Da spielen die Basslautsprecher bis ca.200Hz hoch.

Gruß

Zitat:

Wird ja auch bei sehr teuren Heimlautsprechern im Kickbass berreich so gemacht.

Ja - mit speziell darauf abgestimmten Chassis. Der SS23W wäre da rein optisch so ein Kandidat dafür vom Korb her... der sollte Mitteltonanteile auch auf der Rückseite recht ungehindert abstrahlen mit den runden Streben.


____________________
Der Hempelinische Kretinismus ist ein sehr rares Krankheitsbild, das nur bei Hempelchen auftritt. Durch den ständigen Gebrauch eines Hempelchengehirns für unseriöse Zwecke fühlt sich darin untergebrachtes Wissen unwohl und begeht kollektiven Selbstmord.

mein Kumpel hat heute seine Aluringe bekommen und nochmal 5Kg Harz bestellt


morgen gibts dann die ersten Bilders,


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

Zitat:

SS23W wäre da rein optisch so ein Kandidat dafür vom Korb her.

aber auch nur rein optisch!
denn klanglich ist gerade der für mich einer der absoluten tiefbass-woofer und ich würde von dem schon "normal" verbaut überhaupt keine mitteltonanteile erwarten... mal davon abgesehen, dass man den und das zugehörige volumen auch in der tür unterbringen muss!

was die doorboards angeht: vielleicht kann man ja auch ne form finden, die den einbau sowohl konventionell als auch invers erlaubt... dann kann man ja testen!

letztendlich halte ich das ganze konzept auch "nur" für nen show-einbau... wenn der kicker jetzt nicht gut klingt, kann das IMHO auch im im ganzen nicht mehr viel kaputt machen... sry! die GFK-arbeit ist wirklich super, aber vom hifi-standpunkt aus, kann ich mit 500 lautsprechern in quasi beliebigen einbaupositionen in der tür nicht viel anfangen!


____________________
Pioneer DEH-P88RS | AndrianAudio A25.g² @ Precision Power PPI-2050AM | AndrianAudio A165.g @ Precision Power PPI-2075AM | SPL-Dynamics Pro 300D2 @ Precision Power PPI-2150AM

Ja - das war von mir auch nur ein Beispiel, das die aerodynamischen Anforderungen an die Korbverstrebung verdeutlichen sollte. Der SS23W ist ein absoluter Tiefbassproduzent und ist nicht, aber auch gar nicht für Mittelton zu missbrauchen.


____________________
Der Hempelinische Kretinismus ist ein sehr rares Krankheitsbild, das nur bei Hempelchen auftritt. Durch den ständigen Gebrauch eines Hempelchengehirns für unseriöse Zwecke fühlt sich darin untergebrachtes Wissen unwohl und begeht kollektiven Selbstmord.

so hier mal die ersten Pics, Reverse wirds doch nicht soviel schonmal vorab

wie mein Kumpel schon gesagt hatte baut er die Verkleidung komplett neu auf!











soweit erstmal die Bilder

die ganze Verkleidung soll dann beledert werden!


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

so wieder ein bissel weiter gekommen











mehr Pics folgen


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

so heute war das bespannen mit Flies an der Reihe,

zuvor noch ein paar Anpassungsarbeiten,zwecks Fensterheber und Türöffnerintegration





die Ränder und Formen mit dem Tacker fixiert







und nun langsam alles in Harz tränken






weiter gehts dann am Montag,weil morgen mach ich Brönsbier


____________________
Kenwood DNX 5220@Helix P-DSP
ESX Vision²VE800.4@Diabolo D19XS, Exact MG10/6
ESX Vision²VE1200.4@Andrian Audio A130, DD2512a

Absolut geil! Gefällt mir bis jetzt sehr gut, aber ich hoffe doch das in die angewinkelte Aufnahme nach oben ein Mitteltöner mit extra Volumen und kein Kicker kommt!
